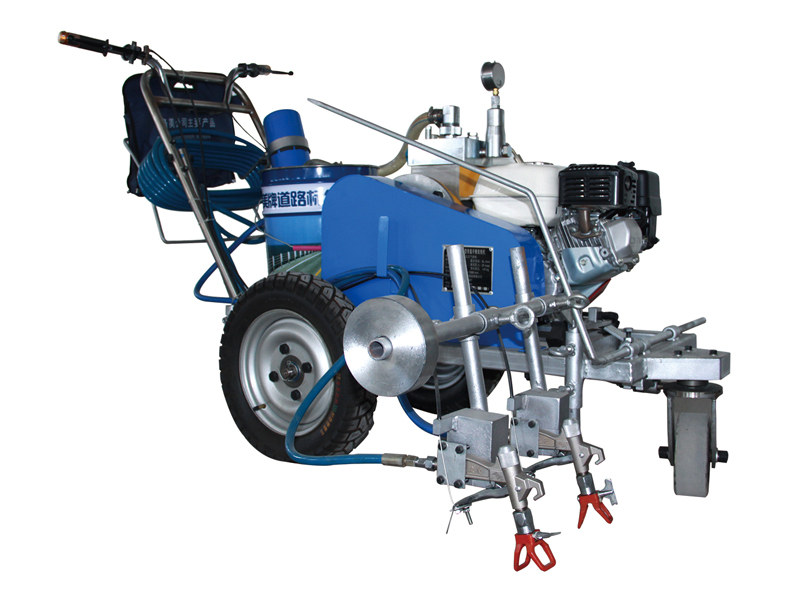

常温隔膜泵型手推车
DIAPHRAGM PUMP AIRLESS ROAD MARKING MACHINE 常温隔膜泵型手推车划线机 高压无气冷喷施工设备｜隔膜泵供料｜双喷枪配置｜适用于常温道路标线新建与翻新 |
产品概述
| 设备类型 | 手推式常温冷喷划线机，采用隔膜式高压无气泵供料。 |
| 工作原理 | 利用高压泵将适配的常温标线涂料输送至喷枪，经喷嘴雾化后喷涂于路面，无需压缩空气辅助雾化。 |
| 施工方式 | 支持固定喷枪直线划线及手持喷枪局部作业；具体效果取决于喷嘴、压力、涂料及操作条件。 |
| 主要应用 | 市政道路、停车场、园区道路、地下车库及道路标线维护工程。 |
设备技术参数
| 动力配置 | 5.5HP / 9HP汽油机（具体配置以供货型号为准） |
| 涂料泵 | 隔膜式高压无气泵 |
| 最大流量 | 8 L/min |
| 工作压力 | 15 MPa |
| 最高压力 | 25 MPa |
| 参考划线速度 | 3–5 km/h（随现场条件变化） |
| 喷嘴类型 | 柱式回旋硬边喷嘴 |
| 涂料桶容量 | 25 kg |
| 喷枪配置 | 双喷枪；支持手持及固定使用 |
| 喷涂宽度 | 8–45 cm（通过喷嘴及作业设置调整） |
| 行走胶轮 | Φ400宽面充气胶轮 |
| 定向轮 | Φ160 × 60软胶轮 |
| 外形尺寸 | 1700 × 1200 × 1200 mm |
| 整机重量 | 约147 kg |
| 选配装置 | 玻璃微珠撒布器（非默认标配） |
主要结构与施工特点
| 高压无气喷涂 | 隔膜泵提供涂料输送压力，适用于匹配黏度及喷嘴规格的常温标线涂料。 |
| 双喷枪作业 | 固定喷枪适合常规划线，手持喷枪可用于局部补线、转角及不规则区域。 |
| 行走与导向 | 宽面充气胶轮配合定向轮，有助于设备平稳移动和路线控制。 |
| 喷嘴配置 | 柱式回旋硬边喷嘴；实际喷幅和边缘效果需根据喷嘴规格、压力与施工距离调整。 |
| 反光标线选配 | 可按订单配置玻璃微珠撒布器，与适配涂料配合施工反光标线。 |
适用工程场景
| 市政道路 | 常温道路标线新建、补划及局部翻新。 |
| 停车场与地下车库 | 车位线、通道线、分区线等冷漆划线作业。 |
| 工业园区与厂区 | 内部道路交通标识、通行线和安全分区标线。 |
| 小区及公共场所 | 内部道路、停车区域和通行引导标线。 |
| 高速公路辅助作业 | 在符合项目技术规范、交通组织及安全要求的条件下用于相关常温标线作业。 |
施工配套与使用提示
| 涂料适配 | 优先使用与设备泵体、密封件、喷嘴及管路兼容的常温标线涂料；不同水性或溶剂型产品需核实设备适用性。 |
| 施工前准备 | 检查动力、泵体、管路、喷枪及喷嘴状态；按涂料说明处理路面清洁、干燥及必要的底材条件。 |
| 压力与喷幅 | 15 MPa为原始资料所列工作压力，25 MPa为最高压力；实际作业应按设备说明和涂料要求设定，不宜长期超限运行。 |
| 高压作业安全 | 高压无气喷涂存在注射伤风险，严禁喷枪对人；检修或清堵前应停机、泄压并按设备说明操作。 |
| 选配撒珠器 | 需在采购时确认是否配置，以及玻璃珠撒布方式和与涂料的匹配要求。 |
常见问题 FAQ
| 高压无气划线机怎样工作？ | 由隔膜泵产生压力，将常温涂料输送至喷嘴雾化并喷涂到路面，不依赖压缩空气辅助雾化。 |
| 可以使用哪些标线涂料？ | 主要面向适配的常温道路标线涂料；水性、溶剂型及其他冷喷材料能否使用，需确认泵体、密封件和喷嘴兼容性。 |
| 划线宽度能调整吗？ | 原始资料标注喷涂宽度为8–45cm；实际宽度需结合喷嘴规格、喷涂高度和施工设置调整。 |
| 可以做反光标线吗？ | 可以选配玻璃微珠撒布器，配合合适的涂料和撒布工艺进行反光标线施工。 |
| 5.5HP与9HP如何选择？ | 原始资料列有两种动力配置，但未说明各自对应的流量、重量和其他差异，订货前应核实具体型号。 |
| 划线速度一定能达到3–5km/h吗？ | 这是原始资料给出的参考速度，实际受线宽、涂料、路况、操作方式和施工组织影响。 |
EQUIPMENT SELECTION & PROJECT SUPPORT 设备选型与工程采购服务 可根据常温标线涂料类型、施工线宽、项目规模和现场条件沟通设备配置、选配撒珠器及采购方案。具体参数与交付配置以双方确认的供货文件为准。 |
